冷水機選型方法:類型選擇
首先要確定是選用風冷式冷水機還是水冷式冷水機。風冷式冷水機冷凝器熱量是有風扇排出,水冷式冷水機冷凝器熱量是由循環水帶走,因此客戶需配置冷卻水塔。
下面是兩種機型工作模擬圖(供客戶選型參考)

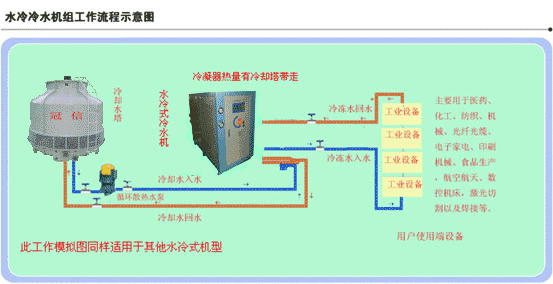

水冷式冷水機

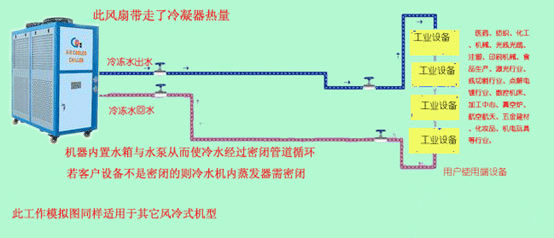

風冷式冷水機
計算方法
方法一:標準公式計算法 Q=C P×V S×Δ T÷HQ : 熱負荷(單位: kW ); C p : 定壓比熱(單位: KJ/kg. ℃); V S :水流量(單位:m3/h ); ΔT: 進出水溫差Δ T =T 1 - T 2 (單位:℃);H: 單位時間(單位:小時);
1KW=1KJ/s
例 如:一臺注塑機水流量為: 2.5m3/h ,進出水溫差為 9.5 ℃,水的比熱為 4.2×103KJ/kg. ℃), 其選配冷水機計算方法如下: Q=C P×V S×Δ T÷H =4.2×103J/kg.℃×2.5m3/h×9.5℃÷3600s =27.7KW
考慮管道冷量損失及機組老化,選哲越冷水機風冷式ZYA-2010制冷量為29.83KW或水冷式ZYW-2010制冷量為31.45kW,水冷式冷水機需要配置散熱塔,風冷式冷水機不需要,但使用場地環境要達到要求。
方法二:非標準算法
1、確定所需制冷量計算發熱量
當循環間質為水,計算發熱量的簡易公式
1)、時間溫升法
發熱量=水重量×溫差(℃)÷時長×1.16
2)、流量溫升法
發熱量=水流量(L/h)×溫差(℃)×1.16 如果非水物質,則再除以它和水的比熱間的比值
3)、能量守恒定律2、計算制冷量=發熱量×1.33、確定溫度范圍4、確定制冷形式5、確定水質其他事項:安裝、使用工況條件
油液冷卻機選型
類型選擇
油冷機也分為風冷式冷油機和水冷式冷油機,具體選擇和選冷水機一樣。通過冷卻水(油)進、出口溫差來計算發熱量
計算方法 :Q = C p × R × V S × ΔT/ 60Q: 發熱量 KW; C p:油的比熱為 1.97×103J/Kg×℃ (1.97×103 焦耳/千克.攝氏度); R: 比重水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升); V S: 流量 (L/min 升/分鐘); ΔT: 冷卻油進出口溫差(出口溫度-進口溫度)
注: '/ 60' 是用于將流量 升/分變?yōu)?升/秒 ;1kW = 1kJ/s
例: 冷卻油進口為30℃,出口37℃,流量12L/min 發熱量 Q = 1.97KJ/Kg.℃×0.88Kg/L × 12L/min× (37-30)℃ / 60s = 2.42KW 選擇油冷機冷量時可適當加大 20%-50% 即可。
